BW50砂浆注浆机护坡隧道加固灌浆机单缸活塞灰浆注浆泵

厂家电话：15668197787

BW系列单缸注浆泵是一种卧式单缸往复单作用式活塞泵,由BW50-3,BW60-8两种规格组成。主要用于道路,桥梁,水坝,***,矿山等建筑工程的注浆施工；也可用于预应力构件工程的灰浆注入扩张；火力发电厂的煤粉灰浆输送；建筑工程中灰浆的垂直及水平输送；化工部门中用于输送浆状原料（色浆,涂料）,磁性材料和其它介质；沙土地,高炉,水泥路面,高速公路等工程的维护,修固等,是WSB活塞式注浆泵的改良产品,具有结构紧凑,密封性好,压力大,活塞更换方便,装配及维修简单等优点。注浆泵可泵沙浆,砂粒应过筛,粒径不大于5mm。砂粒粒径1mm以下的砂质量占总砂量的60%以上,注浆中不得混入石子及其它杂物（如；铁钉,草木等）,应为拌合均匀的匀质灰浆,不得有干砂及硬块,稠度值为不小于8cm,稠度计重300g。

2 主要技术参数

序号 主要技术参数

规格型号

BW50-3

1 缸数（个） 1

2 缸径（mm） 80

3 活塞行程（mm） 90

4 压力（MPa） 3

5 输送量（m3/h） 3

6 电机功率（KW） 5.5

7 输入转速（r/min） 1440

8 吸浆管内径(mm) 51

9 排浆管内径(mm) 32

10 吸水高度（m） 2

11 三角带型号 A1900（3槽）

11 外形尺寸（长×宽×高）(mm) 1500×550×80

12 重量(Kg) 200

3 泵的结构与原理

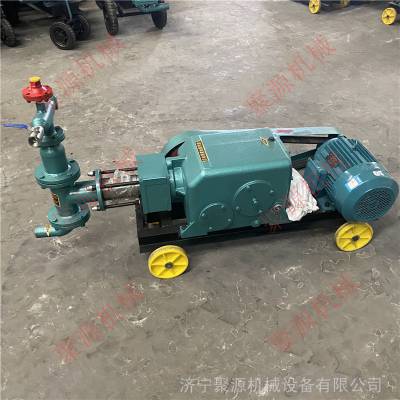

BW系列单缸注浆泵主要由电动机,变速箱,泵头,机架,护罩,三角皮带传动机构等部分组成（详见 图1）,变速箱为封闭式壳体,采用飞溅润滑方式润滑各个运动部件,相互啮合的一组齿轮可将电动机的回转运动传送至曲轴,推动连杆,十字头使活塞产生往复运动。BW50-3为柴油机连杆,BW60-5为轴承式连杆,轴承式连杆具有噪音低,转动灵活,耐磨,耐用等特点,同时配置有离合操纵机构,动力切换方便,传动平稳可靠。

泵头主要由连接法兰,缸套,活塞,拉杆,螺杆,球笼,气室,压力表等部分组成,为下进上出型,通过拉杆带动活塞进行往复运动,来控制钢球与球笼座的开合进行吸排浆作业。活塞安装在活塞座上,由M24×l.5锁母经活塞压垫压紧,当活塞磨损后,可使用专用扳手拆卸,安装方便,省时省力,在空气室上装有泄浆阀,出将管及压力表装置。也可选用带自动控制的电接点压力装置。当空气室压力超过额定工作压力时,通过控制回路切断注电路电流,使电机自动停止运转。

4 泵的润滑

注浆泵变速机构运动部件的润滑是依靠齿轮箱内灌注的润滑油飞溅润滑,齿轮箱内的润滑油量不应太少,应经常保持润滑油液面至油窗孔位,开泵前应检查变速箱时否加注润滑油及加油量,***充分的润滑。
